Ruptura: Força Aérea "Chemtrails" lista disponível para download

Compartilhar no Facebook  Compartilhar no Twitter  Compartilhar no e-mail  Compartilhar no pinterest_share  Serviços Mais Partilha  6...




USAF_Chemtrails-Química-M

Descarregar USAF Academy Chemtrails 131 Manual de queda de 1990 " PDF
_______________
Por Harold Mensagem Originl Saive AQUI
Muitos observadores das últimas duas décadas de geoengenharia aerossol secreta adotaram o termo "chemtrails" para descrever as emissões não-naturais e trilhas provenientes de motores de jatos militares.Se os Chemtrails prazo originou no DoD podemos suspeitar que o termo entrou em uso civil de largura, quando um cadete ou instrutor repetiu tantas vezes que "Chemtrails" foi adoptado por observadores civis para descrever por aviões a jato incomuns. Para seu crédito, o dicionário Oxford fornece uma descrição precisa dos chemtrails mesmo que não listar o DoD EUA como a fonte original publicado.
chemtrail - silabificação: (chem trilha ·) - Pronúncia: / kem ˌ TRAL / Definição de chemtrailsubstantivo
"Rastro visível deixado no céu por um avião e considerado por alguns como consistem de agentes químicos ou biológicos lançados como parte de uma operação secreta. "
Origem: 1990: mistura de produtos químicos e trilha, sobre o padrão de contrail Fonte )
Etimologicamente, a origem de uma palavra é muito importante. Independentemente da definição pretendida, a história mostra claramente o termo " Chemtrails " originadas no Departamento de Defesa dos EUA, como o título de um de Química manual usado na Academia da Força Aérea programa de treinamento de cadetes no início de 1990. Duas edições do "Chemtrails" manual são conhecidas - Uma versão de 200 páginas para a classe de 1990 e queda de uma versão da página 232 para a classe de 1991. O título do curso "chemtrails" foi tão popular quanto a ser adotada pelo DoD por pelo menos dois anos lectivos (1990-1991).
Sobre a tampa do manual de Chemtrails
  • A Academia da Força Aérea Chemtrails capa do manual mostra uma chama de um bico de Bunsen , que parece estar a produzir dois "trilhos".
  • O título do manual "Chemtrails" é impresso entre os dois "trilhos".
  • Considerando o gráfico representando intencional "trilhas" é possível que o bico de Bunsen representa um motor a jato produzindo "quimicamente" induzidos, rastros persistentes .
  • Um bico de Bunsen é uma parte comum de equipamento de laboratório, que produz uma chama de gás único aberto, que é utilizada para o aquecimento, a combustão de esterilização, e.
  • Um tubo de ensaio cheia de um líquido é esvaziar o conteúdo para um balão.
  • O gráfico remanescente parece ser uma representação química para "metano" (CH4). Desde que o gás natural contém principalmente "metano" É possível que este alude ao símbolo de combustível proporcionando a chama no bico de Bunsen. (Gás Natural)
Bico de Bunsen metano Detail.and gráfico
Método: Um empréstimo inter-bibliotecas do condado de Alachua principal biblioteca rendeu uma cópia de microfilme do manual de Química 1990 131 usado em treinamento pela Força Aérea dos EUA Academia. A instituição de crédito foi a biblioteca William T. Young na Universidade de Kentucky , como mostrado na etiqueta abaixo.
O microfilme estava em estado aceitável, no entanto, o manual de 1990 Chemtrails foi digitalizado em 1992, com menos de condições ideais de um exemplar usado difícil em menos de boas condições.
O Alachua County Library equipamento foi utilizado para digitalizar cada uma das 200 páginas de digitais * TIF arquivos. Photoshop foi usado para otimizar cada imagem para o tamanho de arquivo menor, que permita uma resolução adequada para visualização on-line. Cada imagem foi importada para uma página do Microsoft Word, onde o manual completo foi salvo para uma de 30 MB PDF arquivo. Portable Document File ).
NOTA: A segunda edição do Chemtrails (232 páginas) foi publicado pela queda 1991 classe de cadetes da Força Aérea.
USAF Chemtrails Recebimento manual
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

HAARP site em arquivo - Stanford VLF Grupo

Para aqueles que disseram HAARP @ Gakona, o Alasca é a única instalação ....... para quem disse que o radar não funciona w / HAARP ... para aqueles que disseram que o HAARP é apenas para estudar o eletrojato ... para aqueles que disseram HAARP não pode gerar VLF (Very Low Frequency) ..
Trazendo esta página de volta dos mortos para mostrar que de fato HAARP é um programa ... não apenas um transmissor em Gakona.
O IRI em Gakona é uma grande parte do programa, sim .... mas não a única parte ... como em qualquer "programa" de execução por várias agências governamentais .. vários locais estão envolvidos na "pesquisa".

PROJETO HAARP

        Caracterização da Ionosfera Modificado e ambiente inferior para HAARP usando VLF diagnóstico:
         Está bem documentado que as perturbações de condutividade localizadas na região de dispersão D causa de ondas VLF propagação no condutor de ondas terra ionosfera. Estes distúrbios são geralmente causados ​​por mudanças localizadas na densidade de elétrons ou de temperatura.
VLF sinais espalhados a partir dessas regiões perturbadas adicionar ao sinal directo de transmissores distantes para causar alterações de amplitude e fase do sinal total recebido.
Experiências por Jones et al ., Dowden et al ., Barr et al. , e Bell et al. Indica que os distúrbios ionosféricos produzidos por aquecedores poderosos HF pode gerar alterações facilmente mensurável na amplitude e na fase de propagação VLF sinaliza subionospheric perto do aquecedor . Várias diferentes instalações de aquecimento HF localizados em Platteville, Colorado, em Ramfjordmoen, na Noruega, ea facilidade de HAARP em Gakona, Alaska têm sido utilizados no passado para estudar o efeito.
Uma vez que a amplitude VLF e perturbações de fase são produzidos pela D-região, um conjunto de perturbações de amplitude e fase de medição pode ser utilizado para caracterizar a região D-perturbado.
Abaixo estão alguns resultados de Bell et al. , experimento da campanha HIPAS 1992. Este experimento utiliza a amplitude e fase VLF medida em Fort Yukon, no Alasca, transmitida em 23,4 kHz do NPM, Hawaii. O aquecedor HIPAS cria uma região conturbada perto do caminho grande círculo entre NLK e FY.
A Figura 1 mostra os dados de VLF gravadas no dia 30 de setembro de 1992. O aquecedor HIPAS está ligado por 100 milissegundos e desligado para os próximos 400 milissegundos. Este ciclo com um período de meio segundo é registrada por 28 minutos. A análise epoch sobreposta mostrado no painel do meio é obtida dividindo-se os dados no painel superior em 500 milissegundos segmentos que são posteriormente somados e média. Assim, temos um único resultado 500 ms. Os primeiros 100 milissegundos consiste na sobreposição do sinal directo e do sinal disperso de ionosfera aquecida sobre o aquecedor HIPAS HF, enquanto os próximos 400 milisegundos é o sinal directo de VLF NPM. Existe um aumento evidente amplitude de cerca de 0,18 dB, devido ao sinal de dispersão. A análise espectral também mostra claramente os picos de 2 Hz e seus harmônicos. Clique para ampliar a imagem Clique para uma imagem lager                     FIGURA 1 FIGURA 2


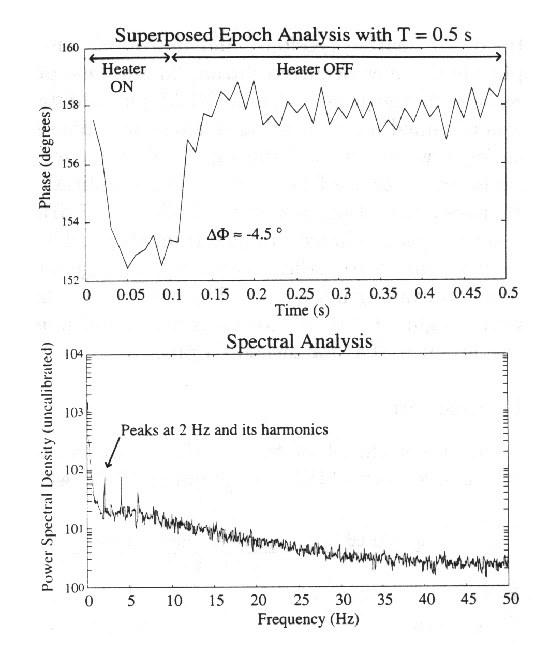

A Figura 2 mostra uma análise similar feito para a fase do sinal de VLF, e podemos ver que existe uma diferença de fase de -4,5 graus. Esta diferença de fase é de novo, devido ao sinal de dispersão a partir da região aquecida.
O objetivo do projeto HAARP é caracterizar a Ionosfera Modificado e ambiente inferior para HAARP usando VLF diagnóstico. A base do diagnóstico VLF depende das alterações descritas de amplitude e fase do sinal de VLF.
Para este propósito, 3 sinais VLF será usado transmitida em três frequências diferentes. NAA transmite a 24,0 kHz de 44:65 N 67:28 W. O sinal será recebido no Wasilla (61:34 N, W 149:27). NLK (48:20 121:91 N W) transmite a 24,8 kHz. O sinal é recebido em Healy (63:48 N, 149 W). NPM sinal (21:41 N, W 158:15) transmitido a 23,4 kHz é recebida no Delta JCN (64:03 N, W 145,42). Os sítios receptores são escolhidos de tal forma que o caminho de propagação do sinal VLF passa através da região aquecida pelo sistema HAARP que é simplesmente mostrada pelo círculo vermelho nas figuras seguintes.
                                FIGURA 3 FIGURA 4
Os 6 (3 medições da amplitude e fase 3) do sinal de VLF é utilizado para diagnosticar o perfil de temperatura modificada. O diagrama a seguir explaind o método implementado na inversão dos dados VLF.
FIGURA 5
Aqui é um exemplo da análise de sobreposição epoch mostrando o sinal do transmissor NLK VLF sendo modificados pelo transmissor HAARP. Durante os 15 minutos de modulação, é evidente que um sinal de 25 Hz, sobreposto sobre a amplitude recebida. A mesma análise é aplicada para os seguintes 15 minutos, quando a modulação foi desligado.

FIGURA 6
Durante a campanha HAARP durante 08 de março de 1999-28 março 1999 sinais VLF será continuamente registrado nos locais e mais alguns resultados serão publicados em esta página WWW.
As estações utilizadas nesta campanha estão listados abaixo:
HAARP Estação # 1: Healy
HAARP Estação # 2: Wasilla
HAARP estação # 3: Delta Junction
-----

O IRI HAARP é um transmissor de alta potência de operação na parte alta freqüência (HF) do espectro eletromagnético. Muitas outras instalações de alta potência operar nesta faixa, incluindo outros centros de pesquisa da ionosfera e estações de radiodifusão internacionais. O gráfico a seguir compara algumas outras instalações desse tipo com o IRI HAARP em várias fases de sua construção até o final de instalação concluída, o FIRI. Veja também o gráfico de actualmente a operar instalações de interação ionosféricas mostrando o seu desempenho em relação a uma base de freqüência.
Comparação
O nome completo de cada uma dessas instalações é:
  • Arecibo (National Astronomia e Ionosfera Centro, Porto Rico)
  • HAARP DP (Protótipo de Desenvolvimento)
  • HAARP Facilidade atual
  • HAARP Facilidade final
  • HIPAS alta potência Observatório Estimulação Auroral
  • HISCAT (International Rádio Observatório, Suécia)
  • SURA (Radiophysical Research Institute, Nizhny Novgorod, Rússia)
  • Tromsoe (EISCAT facilidade, Noruega)
  • VOA (Voz da América - Delano, CA)
------
Os sistemas mais simples de antenas consiste de um elemento de antena única, geralmente sob a forma de um dipolo ou de um laço . Estes tipos de antenas simples, geralmente têm um padrão de radiação gama de forma que os sinais de rádio são transmitidas (ou recebidas) ao longo de um número muito grande de direcções. Esta ampla cobertura pode ser desejável para algumas aplicações. Telefones celulares, por exemplo, deve ser capaz de enviar e receber a conversa para a próxima torre de celular, não importa onde o usuário pode ser localizado e sem o usuário ter de apontar o aparelho. Como resultado, a antena utilizada no presente pedido (uma forma de dipolo) tem uma área muito ampla da cobertura.
Para outras aplicações, pode ser possível determinar onde o sinal de rádio deve ser transmitido. Por exemplo, as antenas usadas em comerciais e sistemas de satélite do DoD são projetados para transmitir (e receber) os seus sinais de rádio em direção à superfície da Terra desde que é onde os usuários estão. Estes satélites, muitas vezes localizadas em altitudes geoestacionários, usar antenas com padrões de radiação bastante estreitas para maximizar o poder que atinge a Terra e para minimizar o poder que é desperdiçada por ser transmitido em outras direções.
O sistema de antena de HF a ser utilizado para a pesquisa ionosférica activa no local HAARP ajudará instrumentos facilidade outros no estudo da ionosfera sobrecarga. Como resultado, ele também tem sido concebida para optimizar ou restringir o padrão de transmissão de situar-se dentro de uma região estreita sobrecarga. Para atingir este padrão de antena desejado, o sistema HAARP utiliza uma " matriz "de elementos de antena individuais. O arranjo de antenas HAARP é semelhante ou idêntico a muitos outros tipos de tipos de antenas diretivas em uso para aplicações militares e civis, incluindo tráfego aéreo sistemas de controle de radar, sistemas de vigilância de longo alcance, sistemas de comunicação e sistemas de navegação manobráveis.

Noções básicas de matriz

Quando dois ou mais estruturas da antena simples (tais como os dipolos individuais utilizados no HAARP) são reunidos e conduzidos a partir de uma fonte de alimentação (um transmissor) com a mesma frequência, o padrão da antena resultante torna-se mais complexo devido à interferência entre os sinais transmitidos separadamente de cada um dos elementos individuais. Em alguns pontos, esta interferência pode ser construtiva fazendo com que o sinal transmitido deve ser aumentada. Em outros pontos, a interferência pode ser destrutivo causando uma diminuição ou mesmo um cancelamento de energia transmitida nesse sentido.
Dois padrão elementoFigura 1. Uma matriz de duas antenas de dipolo.Na Figura 1 para a esquerda, duas antenas dipolo são colocados próximos um do outro e excitada com um transmissor. Potência do transmissor é dividido igualmente entre os dois elementos, de modo que as excitações aplicadas a cada dipolo são iguais em amplitude e em fase. O padrão de antena resultante é mais estreita ou mais acentuada no broadside direção do que teria sido para qualquer um dipolo sozinho. Além disso, a intensidade do sinal transmitido na direção broadside (T1 na figura), é mais forte do que o sinal teria sido transmitido para uma antena dipolo com a mesma potência de transmissão total. A relação entre a intensidade do sinal , no máximo padrão (isto é, a T1) para o sinal de um elemento de antena única é chamado de ganho padrão . Ganho padrão é conseguido à custa de energia transmitida em outras direcções. A força do sinal fora-broadside (T2 na figura) seria mais fraca para o caso de dois dipolos (como mostrado) do que teria sido para um dipolo único.
O propósito de uma disposição de antena é conseguir directividade, a capacidade de enviar o sinal transmitido numa direcção preferencial. Se um grande número de elementos da matriz pode ser utilizada, é possível aumentar consideravelmente a resistência do sinal transmitido numa determinada direcção, enquanto a supressão ou mesmo eliminando o sinal transmitido em outras direcções.
Quatro padrão elementoFigura 2. Uma matriz de quatro antenas de dipolo. O padrão é mais nítida e lóbulos laterais podem estar presentes.Pela adição de elementos de antena suplementares, o padrão pode ser ainda mais reduzida. A Figura 2, para a esquerda, mostra quatro antenas dipolo colocados perto uns dos outros e excitado a partir de um único transmissor cujo poder foi dividido igualmente quatro maneiras tais que os sinais que chegam os dipolos são todos de igual magnitude e todas a mesma fase. O padrão, neste caso, é mais estreito do que o exemplo anterior por dois dipolos. Além disso, a intensidade do sinal na direcção broadside é mais forte que a intensidade do sinal no caso de dois dipolo (T3> T1). Novamente, isto é conseguido através da remoção de energia que tinha sido irradiada em direcções indesejadas na direcção principal broadside ou lóbulo principal . Figura 2 também mostra a aparência do nível inferior maxima ou lóbulos laterais no padrão de antena total. Lóbulos laterais são uma característica de sistemas de antenas mais complexos.Lóbulos laterais são geralmente características indesejáveis ​​de um sistema de antena e técnicas diversas foram desenvolvidas ao longo dos anos para suprimi-los.
É teoricamente possível suprimir completamente lóbulos laterais de uma matriz de elementos de antena, se a excitação de cada elemento é controlável. O processo de formação do padrão da antena, de modo a eliminar os lóbulos laterais é chamado de afilamento . Eliminando os resultados lóbulos laterais em menor ganho total no máximo padrão, contudo, e isso produz uma ampla lóbulo principal.
Padrão elemento faseadaFigura 3. Uma matriz de quatro dipolos na qual os elementos individuais são impulsionadas a uma fase relativa predeterminadas.Embora a forma do padrão da antena pode ser ajustada pela escolha cuidadosa da amplitude das excitações de elementos individuais, o ângulo em que o máximo padrão ocorre pode ser alterada através do ajuste da fase das excitações de cada um dos elementos de antena. Se os elementos são accionados em-fase , o valor máximo irá ocorrer broadside padrão para a matriz. Se as fases das excitações para cada elemento são escolhidas correctamente, no entanto, o pico do lóbulo principal pode ser deslocado (ou dirigida), para um novo ângulo em relação ao bordo. Em geral, a intensidade do sinal máximo com o novo ângulo apontando (T4 na figura 3 para a esquerda) é semelhante, mas menos do que a case.When broadside o padrão é dirigido para uma nova orientação, a forma e orientação de todos os lóbulos laterais que possam ter sido originalmente apresentou alterações. Se o padrão é dirigido muito longe em relação ao espaçamento de elemento, um lobo novo (chamado um lobo ralar) será apresentado com um pico no seu padrão quase igual ao lóbulo principal. O ponto em que isso ocorre é o ângulo da direcção máxima útil.
O ganho e forma padrão estreito obtido em uma matriz de elementos de antena pode ser equivalentemente obtido utilizando um reflector em forma adequada, tal como um prato parabólico.Essas antenas de alto ganho são comumente usados ​​para a recepção via satélite por empresas comerciais e são vistos com freqüência em bairros suburbanos. (Pratos pode realmente produzir padrões muito mais nítidas do que pode ser conseguido com práticas porte matrizes escalonados.) No entanto, antenas parabólicas estão apontadas usando engrenagens mecânicas e motores e não são ágeis. A phased array pode ser re-apontou muito rapidamente, depende apenas da velocidade com que as fases dos sinais de excitantes nos terminais de cada um dos elementos pode ser reajustada.
Os exemplos acima indicados são todos para matrizes em que os elementos estão dispostos em apenas uma dimensão. Essas matrizes são chamados linear arrays. Também é possível construir sistemas de antenas em duas dimensões (a rede direccional de antenas HAARP é construído desta forma). Essas matrizes são chamados planares arrays. Finalmente, as matrizes foram construídas em três dimensões e estes são chamados volumétricas arrays. Arrays desta classe são por vezes utilizados para aplicações subaquáticas acústicos em que os elementos individuais da matriz são os transdutores acústicos.
A quantidade de ganho que pode ser obtido por uma disposição de antena (recordar, se refere ao ganho de intensidade máxima do sinal, no máximo padrão) está directamente relacionada com a estreiteza do padrão da antena. Um padrão estreito implica um elevado ganho da antena. A antena parabólica tem um ganho muito alto e um padrão de antena estreita. Manualmente apontando um consumidor antena parabólica é um processo que consome tempo desde o pico do feixe da antena deve ser posicionado com precisão para apontar directamente para o satélite desejado.
Padrão HAARPA rede direccional de antenas HAARP tem um ganho e um formato padrão, que é uma função da frequência utilizada. Para o último elemento da matriz, 180, que consiste de 15 colunas por 12 linhas de elementos, a matriz de ganho irá variar de 100 (ou 20 dB), a uma frequência de funcionamento de 3 MHz a 1000 (ou 30 dB) para a frequência mais elevada, 10 MHz. A largura do padrão mais estreito possível de 5 graus ocorrerá com a frequência mais elevada de funcionamento, 10 MHz, como se mostra na Figura 4 para a esquerda.
Como cada um dos elementos da matriz podem ser excitadas independentemente em amplitude, o padrão de matriz pode ser configurada de modo a reduzir ou eliminar os lóbulos laterais estranhos e indesejáveis.Além disso, o sinal do transmissor aplicado aos elementos individuais podem ser ajustados independentemente em fase, o que permite uma grande flexibilidade de apontamento do pico do padrão de antena. Para evitar ralar lobos, o lobo principal só pode ser ser apontado para ângulos de até 30 graus de diretamente acima.

Também ver a antena HAARP Desempenho Parâmetros página para informações adicionais.
-----
